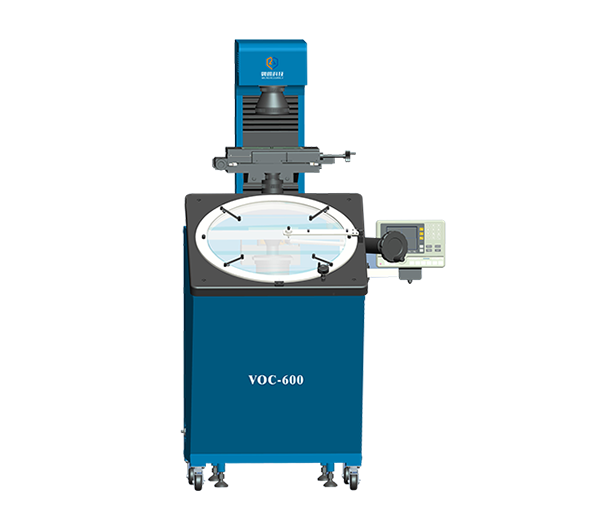

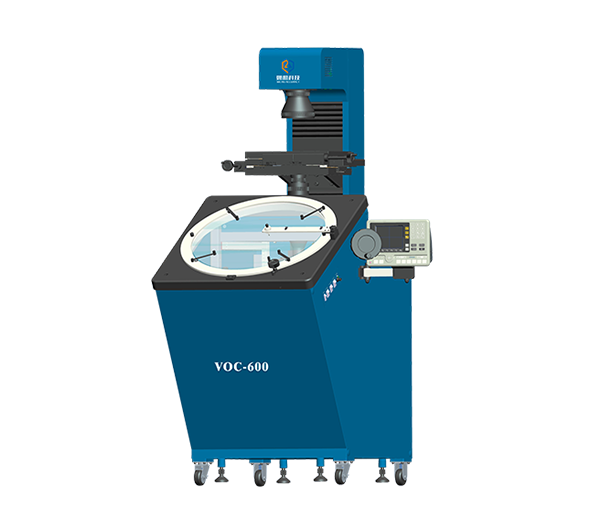

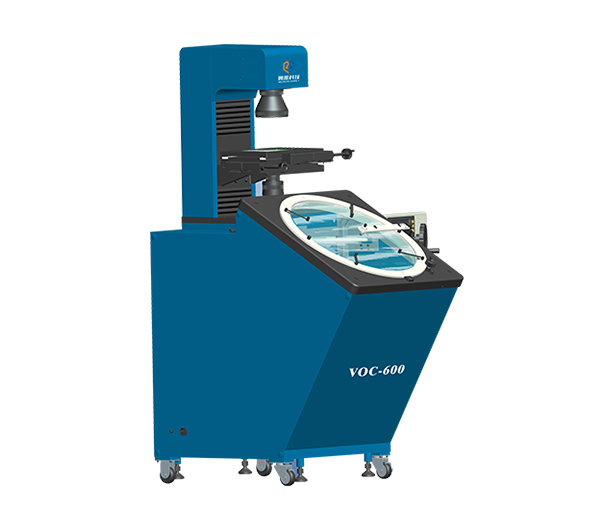

型号 | VOC600 | ||||||||||
投影影像 | 倒置 | ||||||||||
金属台尺寸(mm) | 404*265 | ||||||||||
玻璃台尺寸(mm) | 270*170 | ||||||||||
X轴行程(mm) | 200 | ||||||||||
Y轴行程(mm) | 100 | ||||||||||
Z轴行程(mm) | 50 (调焦) | ||||||||||
分辨率(μm) | 0.5 | ||||||||||
测量单位 | 光栅位移传感器 | ||||||||||
精度(μm)头 | 2.5+L/100 L是被测量工件的长度,单位:mm | ||||||||||
投影屏 | 尺寸 (mm) | Ф615,使用范围>Ф600(蚀刻有米字线) | |||||||||
旋转范围 | 0~360° | ||||||||||
旋转分辨率 | 1' 或 0.01° | ||||||||||
光源 | 反射照明 | 24V/150W卤素灯泡 | |||||||||
透射照明 | 24V/150W卤素灯泡 | ||||||||||
物镜 | 放大倍数 | 5X | 10X | 20X | 50X | 100X | |||||
物方视场(mm) | Ф120 | Ф60 | Ф30 | Ф12 | Ф6 | ||||||
工作距离(mm) | 242.8 | 143.2 | 85.5 | 92 | 48.5 | ||||||
测量最大高度(mm) | 50 | 50 | 50 | 50 | 48 | ||||||
冷却方式 | 轴流风机,强制制冷 | ||||||||||
电源 | AC100~240V 50/60Hz |
